Распил ЛДСП, кромление и присадка: как заказать комплект деталей

Заказать распил ЛДСП — значит передать производству не эскиз мебели, а однозначный комплект данных для станков. Размер каждой детали, направление декора, кромка по торцам и координаты отверстий должны согласовываться между собой. Ошибка в один-два миллиметра может сделать невозможной сборку целого модуля, поэтому качественная подготовка карты важнее попытки сэкономить на проектировании.

Стоимость комплекта зависит не только от площади листов: на неё влияют карта раскроя, число облицованных торцов, тип кромки, количество отверстий и упаковка. Для первичной оценки используйте калькулятор, но к заявке приложите деталировку в согласованном формате — тогда расчёт можно проверить построчно.

Что входит в услугу

Полный комплект может включать оптимизацию листов, раскрой, облицовку торцов, сверление, пазы, маркировку и упаковку. Состав работ фиксируют до расчёта. Материал может быть заказчика или производства. В смете полезно видеть не позицию, а законченное решение: остатки листов возвращают по договорённости; кроме того, фурнитура обычно считается отдельно.

Попросите коммерческое предложение по операциям и материалам, чтобы понимать границы ответственности.

Деталировка без двусмысленностей

Таблица деталей должна содержать уникальный номер, длину, ширину, количество, декор, толщину и указание торцов. Размер записывают в миллиметрах. Понятия длина и ширина связывают с направлением рисунка. Техническое согласование включает соседние детали: зеркальные детали получают разные номера; кроме того, габариты учитывают толщину кромки по правилам производства.

Используйте шаблон конкретного цеха: форматы импорта и правила размеров у компаний различаются.

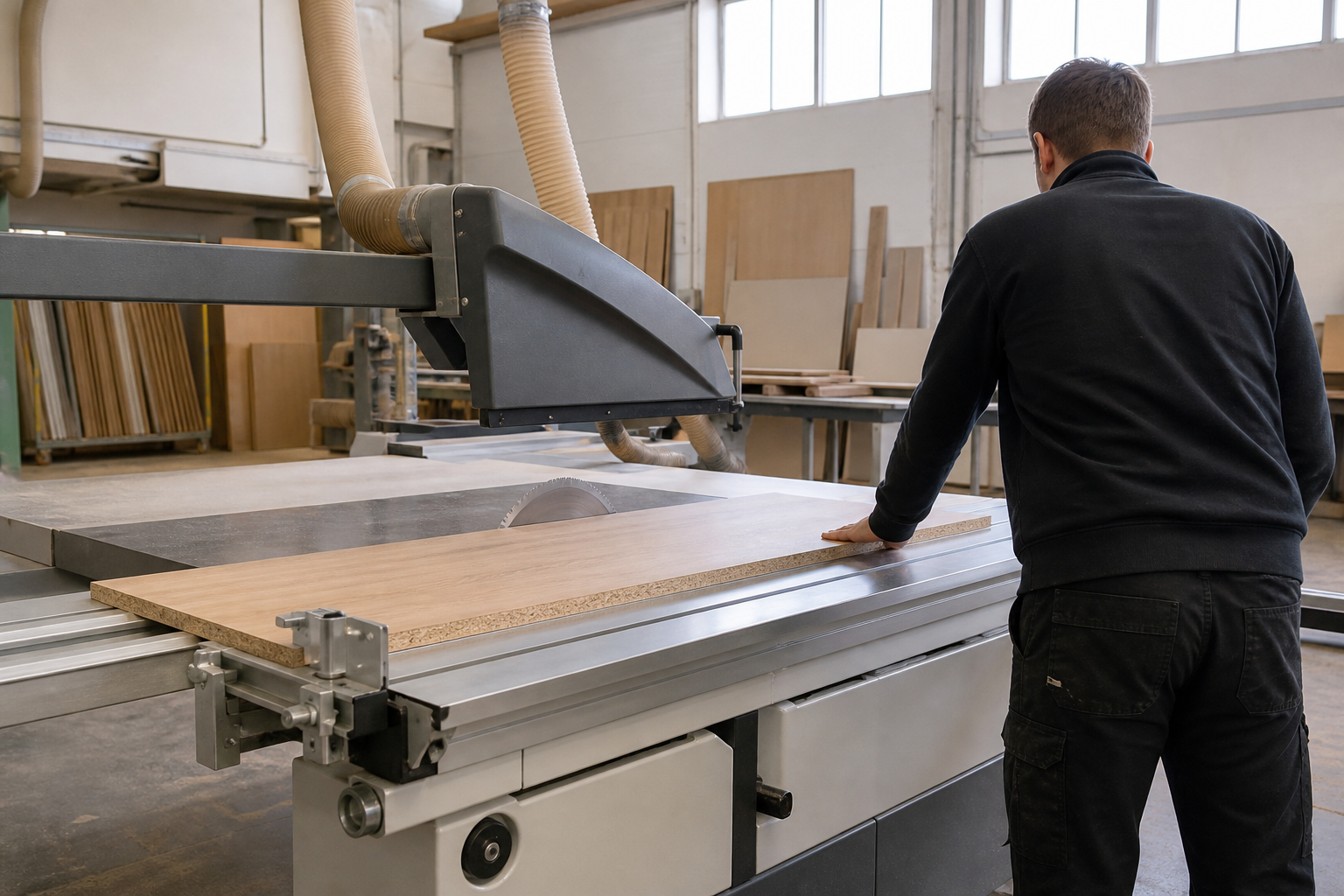

Карта раскроя и направление декора

Оптимизатор снижает отход, но не должен поворачивать древесный рисунок вопреки проекту. Стрелка показывает направление волокон. Парные боковины ориентируют одинаково. Эксплуатация быстро выявляет несогласованные сопряжения: остаток листа зависит от карт раскроя; кроме того, поворот однотонного декора тоже иногда запрещён производителем.

До оплаты утвердите расход листов и проверьте ориентацию самых заметных деталей.

Операция	Исходные данные	Что проверить
Распил	Размеры, количество, декор	Габарит и сколы
Кромление	Торец, толщина, цвет, клей	Шов и углы
Присадка	Координаты, диаметр, глубина	Совпадение парных деталей
Паз	Ширина, глубина, отступ	Ровность и радиусы
Маркировка	Код детали и модуля	Совпадение с ведомостью

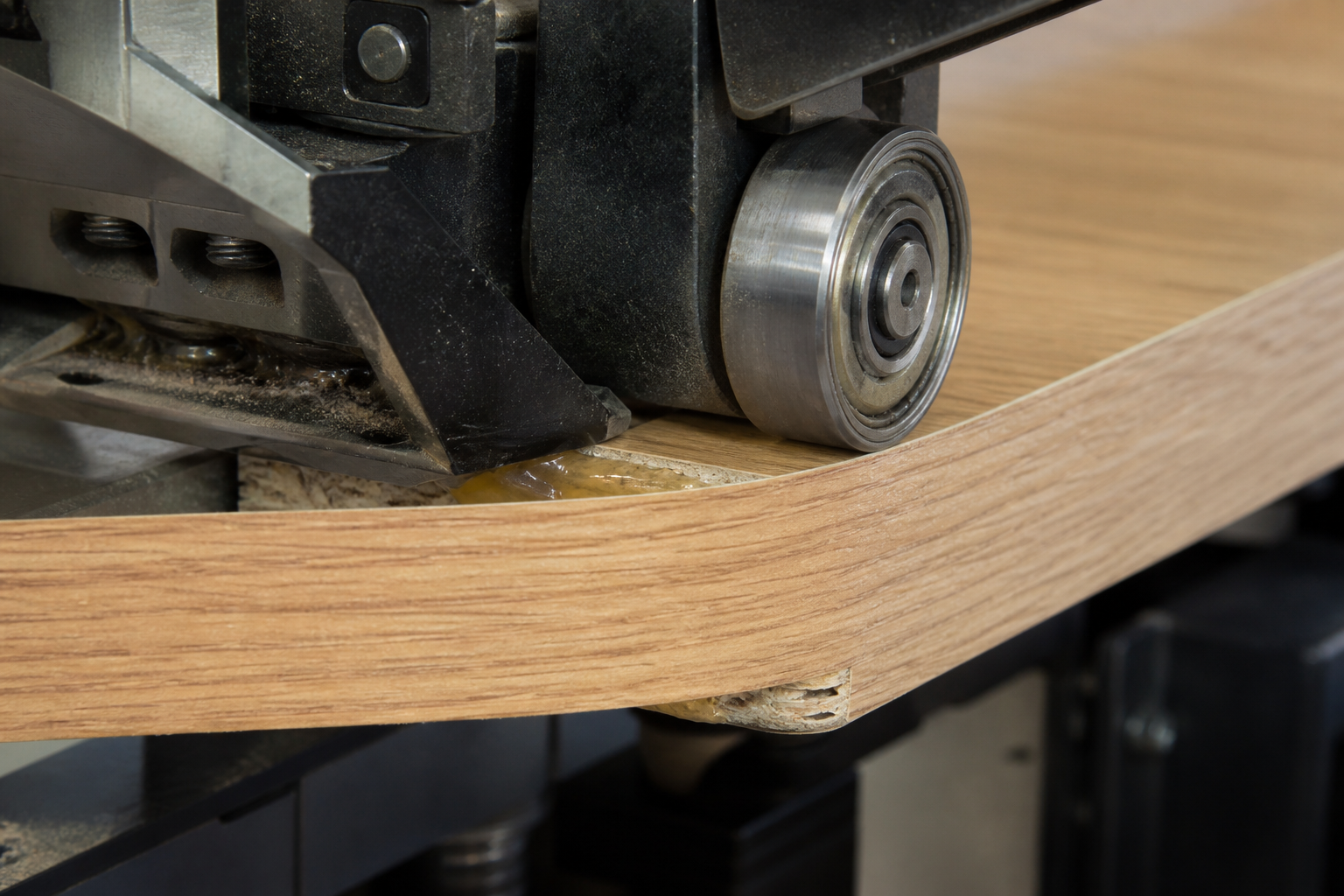

Кромка по каждому торцу

В задании указывают материал, толщину и цвет кромки на всех четырёх сторонах детали. Кромка 0,4 мм подходит не для каждого видимого торца. Ударонагруженные края часто защищают более толстой кромкой. Решение проверяют в связке с соседними элементами: стык цвета особенно заметен на контрастных декорах; кроме того, PUR и EVA отличаются клеевым швом и влагостойкостью.

Отдельно выделите торцы возле пола, мойки и открытых ниш.

Присадка по системе отверстий

Присадка включает отверстия под конфирматы, шканты, минификсы, петли, направляющие, полкодержатели и другие элементы. Диаметр не заменяет глубину. Координаты привязывают к базовым кромкам. Для рабочего проекта имеет значение сочетание деталей: левая и правая боковины не взаимозаменяемы; кроме того, чашка петли зависит от конкретной петли и наложения фасада.

Перед запуском соберите цифровую модель узла или проверьте контрольную пару деталей.

Пазы и выборка материала

Паз под заднюю стенку, четверть, вырез под коммуникации и фрезеровка требуют отдельного описания. Ширина паза соответствует материалу задника. Глубина не должна ослабить плиту. Отдельный материал не показывает поведение готовой конструкции: внутренний угол фрезы имеет радиус; кроме того, сквозной вырез отличается от выборки.

Приложите чертёж сложной детали с видом сверху и сечением.

Фурнитура как исходные данные

Нельзя сверлить «под обычную направляющую» или «под стандартную петлю»: производству нужны артикул и монтажная схема. Шариковые и скрытые направляющие имеют разные базы. Подъёмники требуют точных координат. До запуска стоит разобрать примыкания и сопряжения: толщина фасада влияет на отдельные петли; кроме того, крепёж должен соответствовать диаметрам отверстий.

Сначала выберите фурнитуру, затем формируйте присадку, а не наоборот.

Ошибка	Риск	Профилактика
Нет направления декора	Разный рисунок деталей	Стрелки в таблице
Одна схема для левой и правой детали	Зеркальная ошибка	Разные номера
Фурнитура без артикула	Несовместимые отверстия	Монтажная схема
Не указана глубина	Сквозное сверление	Полные параметры
Нет проверки комплекта	Проблема выявится при сборке	Входная приёмка

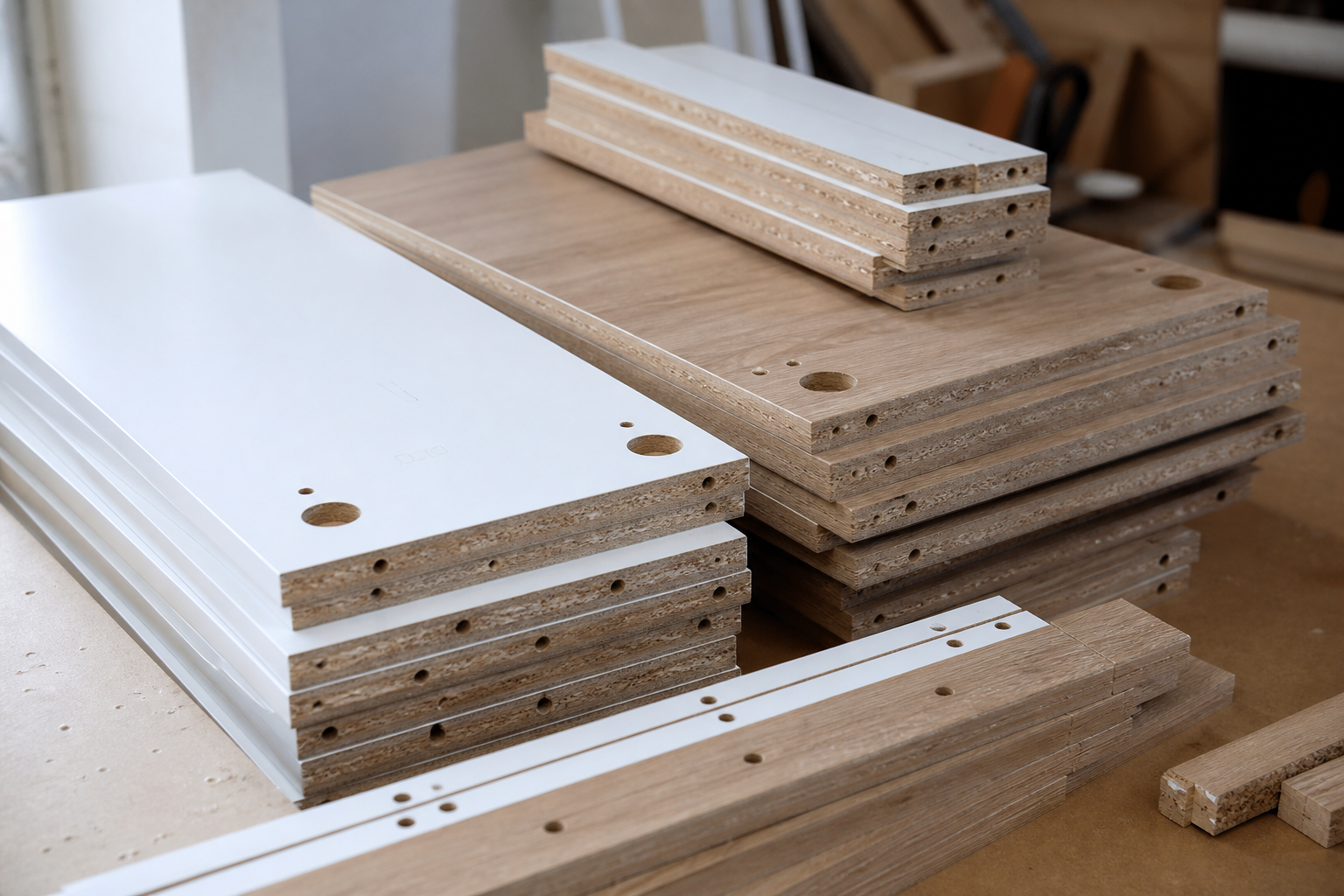

Маркировка и упаковка

Номер на детали должен совпадать с чертежом сборки, а упаковка — защищать углы и позволять разложить комплект по модулям. Наклейку размещают на невидимой стороне. Стопки формируют с учётом порядка сборки. Итог зависит не от одной позиции спецификации: фасады защищают отдельно; кроме того, ведомость мест помогает найти недостающую деталь.

Для большого проекта добавьте в номер обозначение комнаты и модуля.

Приёмка комплекта

До начала сборки пересчитайте детали и осмотрите лицевые поверхности, торцы, сколы и отверстия. Штангенциркулем проверяют критичные размеры. Диагонали важны для крупных деталей. На образце оценивают материал, а на чертеже — его окружение: отверстия не должны выходить на лицевую сторону; кроме того, брак фиксируют до самостоятельной доработки.

Соберите сначала один типовой модуль: он быстрее выявит системную ошибку.

Распил или мебель под ключ

Комплект деталей подходит тем, у кого есть готовый проект, инструмент и опыт сборки. Производство под ключ берёт на себя замер, проектирование и монтаж. Экономия уменьшается при ошибке деталировки. Гарантия на деталь не равна гарантии на изделие. Риск обычно появляется на границе двух решений: подъём длинных упаковок организует заказчик; кроме того, регулировка фасадов требует времени и навыка.

Оцените не только цену операций, но и стоимость проектирования, доставки, крепежа и возможной переделки.

Контрольный модуль до большого тиража

Для серии одинаковых тумб или шкафов выгодно сначала изготовить один контрольный модуль. На нём проверяют габарит, зазоры фасадов, посадку ящиков, положение полкодержателей и удобство сборки. Исправить файл до тиража дешевле, чем переделывать десятки деталей. Контрольный образец особенно полезен, если присадку готовил сторонний конструктор.

После одобрения файл блокируют: меняют номер версии, дату и сохраняют PDF вместе с исходником. Производству передают только утверждённую редакцию. В переписке лучше ссылаться на номер детали, а не на описание «левая стенка» — в зеркальных модулях такая формулировка легко приводит к путанице.

Допуски, которые нужно согласовать заранее

Номинальный размер в файле и фактическая деталь могут различаться в пределах производственного допуска. Его величина зависит от оборудования, материала и операции, поэтому универсальное требование «точно до миллиметра» мало полезно. Запросите допуски на раскрой, положение отверстий и глубину паза, затем проверьте, совместимы ли они с вашей фурнитурой. Для эксцентриковой стяжки ошибка координат критичнее небольшой разницы внешнего габарита.

Отдельно задайте правило для кромки. Одни производства указывают чистовой размер детали уже с облицовкой, другие ждут размер заготовки; смешение этих систем меняет корпус на толщину кромочного материала. В деталировке используйте понятные обозначения сторон и легенду. Для древесного декора нанесите стрелку направления на каждую позицию, включая узкие царги и доборы. Перед оплатой попросите итоговую ведомость из производственной программы: она должна совпасть с вашим количеством и названием деталей.

Файл, который понимает производство

Перед отправкой выполните автоматическую и ручную проверку: размеры, ориентация декора, кромка каждого торца, зеркальность, отверстия и количество. Зафиксируйте единицы измерения и версию. После получения пересчитайте детали по маркировке и осмотрите кромку до начала сборки — так спорные позиции не смешаются с монтажными повреждениями.
