Встроенная техника на кухне: ниши, вентиляция и план электрики

Мебель проектируют не под условную «технику 60 см», а под конкретные модели и схемы из инструкций. Одинаковая внешняя ширина не означает одинаковую нишу, вентиляцию и положение розетки. Здесь собран порядок согласования холодильника, духовки, посудомоечной машины, варочной панели и вытяжки до производства кухни.

Подробнее о кухнях на заказ — в каталоге «Деталь Мебели».

Что заказывают до мебели

Последовательность: выбрать модели техники → передать паспортные размеры в проект кухни → согласовать электрику и вентиляцию → запуск корпусов. «Сначала мебель, потом техника» работает только с универсальными нишами 60×60 см — и то с риском зазоров.

• Духовка и СВЧ — высота, глубина, вентиляционные решётки.
• Холодильник — точная ширина ниши, зазоры по бокам и сверху, вентиляция сзади.
• Посудомойка — 45 или 60 см, высота 820 или 860 мм под столешницу.
• Варочная панель — вырез в столешнице, мощность, отдельная линия.

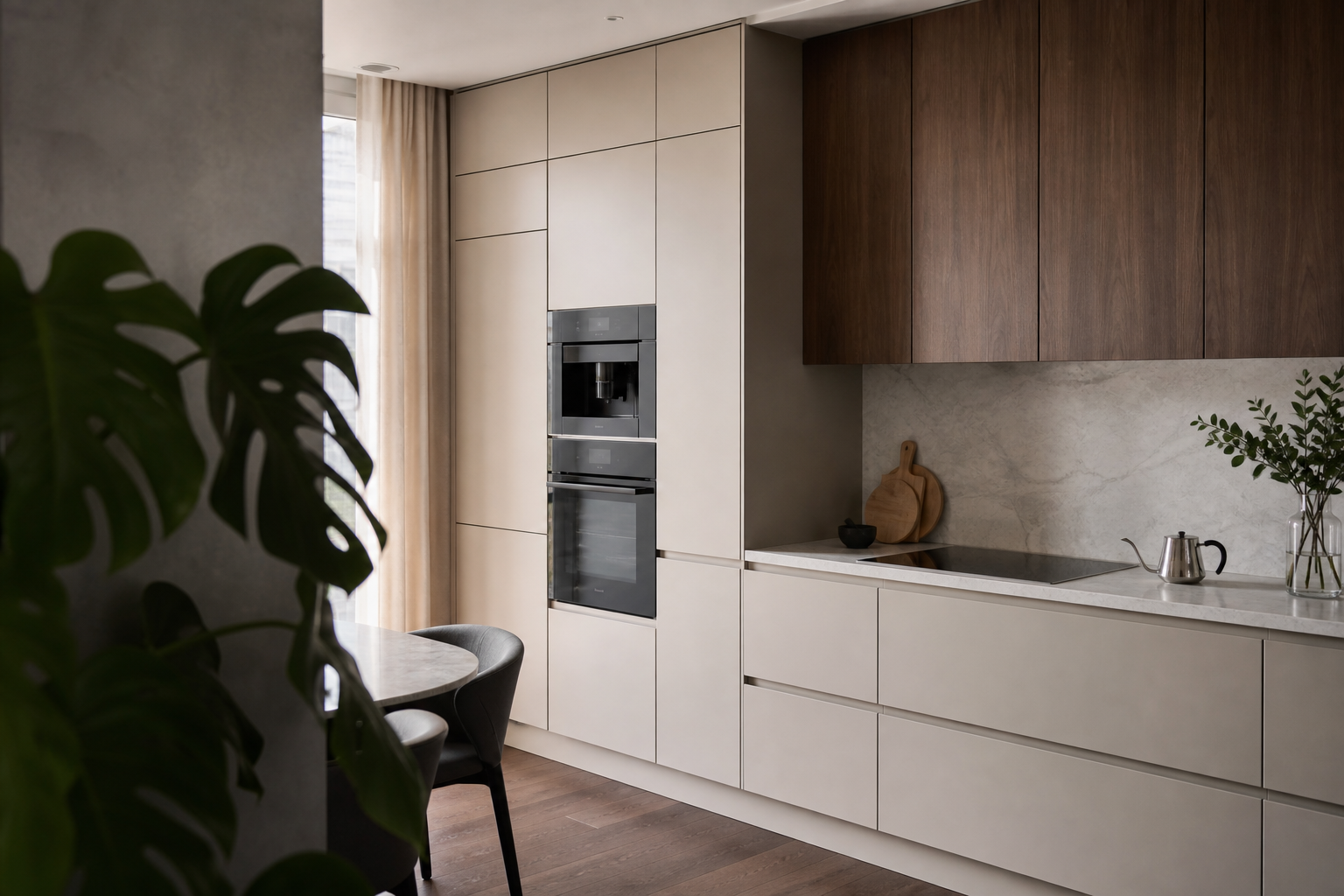

Ниши под технику: размеры

Техника	Ширина ниши	Высота / глубина
Духовка	595–600 мм	595 мм высота, 550+ мм глубина
СВЧ	595–600 мм	380–450 мм высота
Посудомойка 60	600 мм	820 мм под столешницу 850–900
Холодильник 60	620–650 мм	По паспорту + 20–50 мм зазор

Электрика: линии и мощность

Прибор	Линия	Примечание
Духовка	Отдельный автомат 16–32 А	Сечение кабеля по паспорту
Варочная	Отдельная линия	Индукция — часто 32–40 А
Посудомойка	16 А, заземление	Розетка за фасадом или в соседнем модуле
Холодильник	Отдельная или группа	Не на одной линии с мощной плитой

Холодильник в нише

Встраиваемый или отдельностоящий холодильник в декоративной нише — разные задачи. Side-by-side требует ширины 900–1200 мм и вентиляции за блоком. Зазор 20–50 мм по бокам — для циркуляции воздуха; без него холодильник перегревается и выходит из строя раньше срока.

1. Модель холодильника — в ТЗ до чертежа.
2. Доступ к разъёмам и фильтрам — не «зашивать» без люка.
3. Дверь открывается на 90° без удара о соседний фасад.

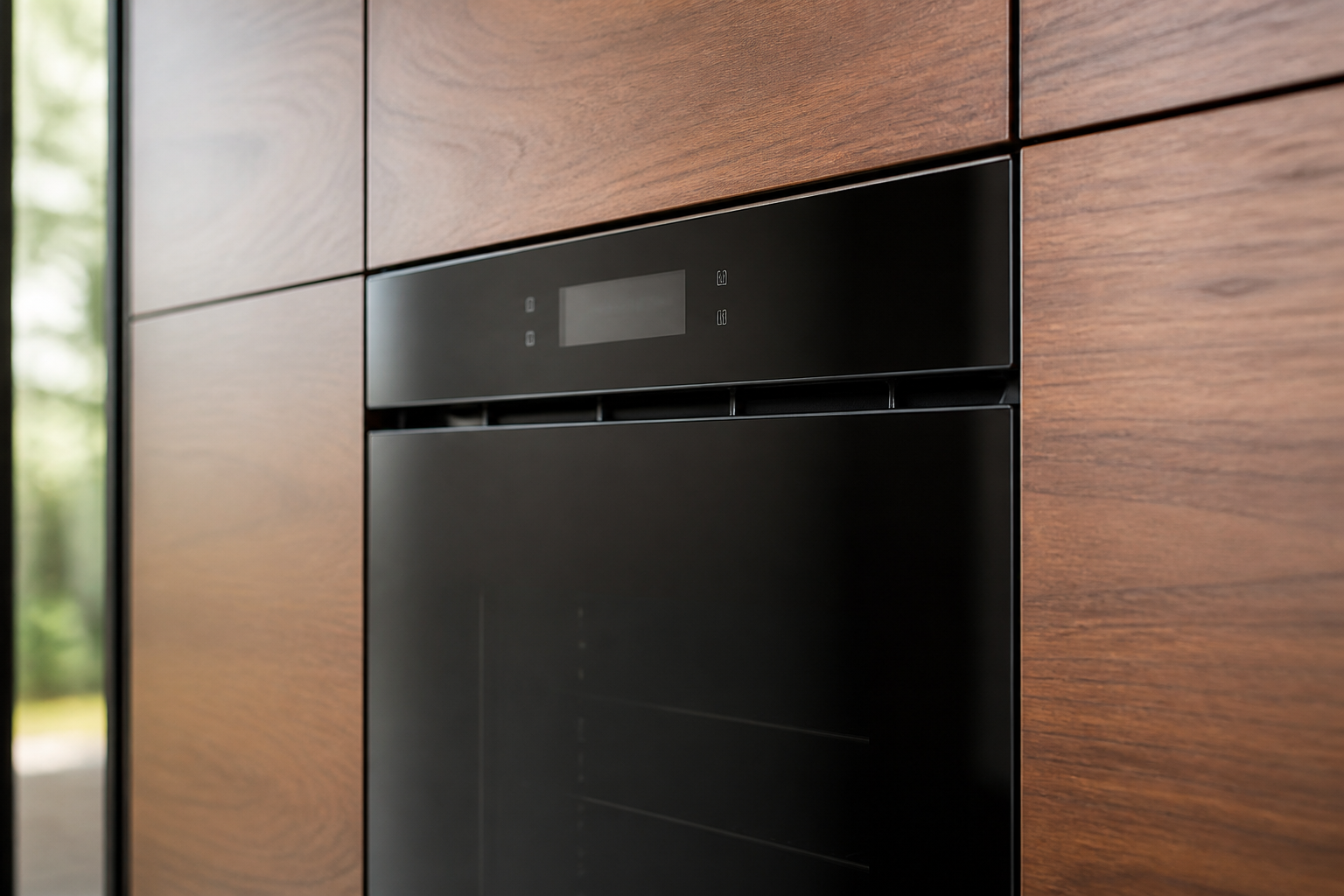

Духовка и СВЧ в колонне

Колонна 600 мм шириной: духовка внизу, СВЧ или микрополки сверху. Высота от пола до духовки — 720–900 мм (удобство и безопасность). Над духовкой — зазор вентиляции по инструкции. Комбинированные модели «духовка + СВЧ» экономят высоту, но дороже.

Планировка колонны зависит от формы кухни — угловая, прямая или П-образная.

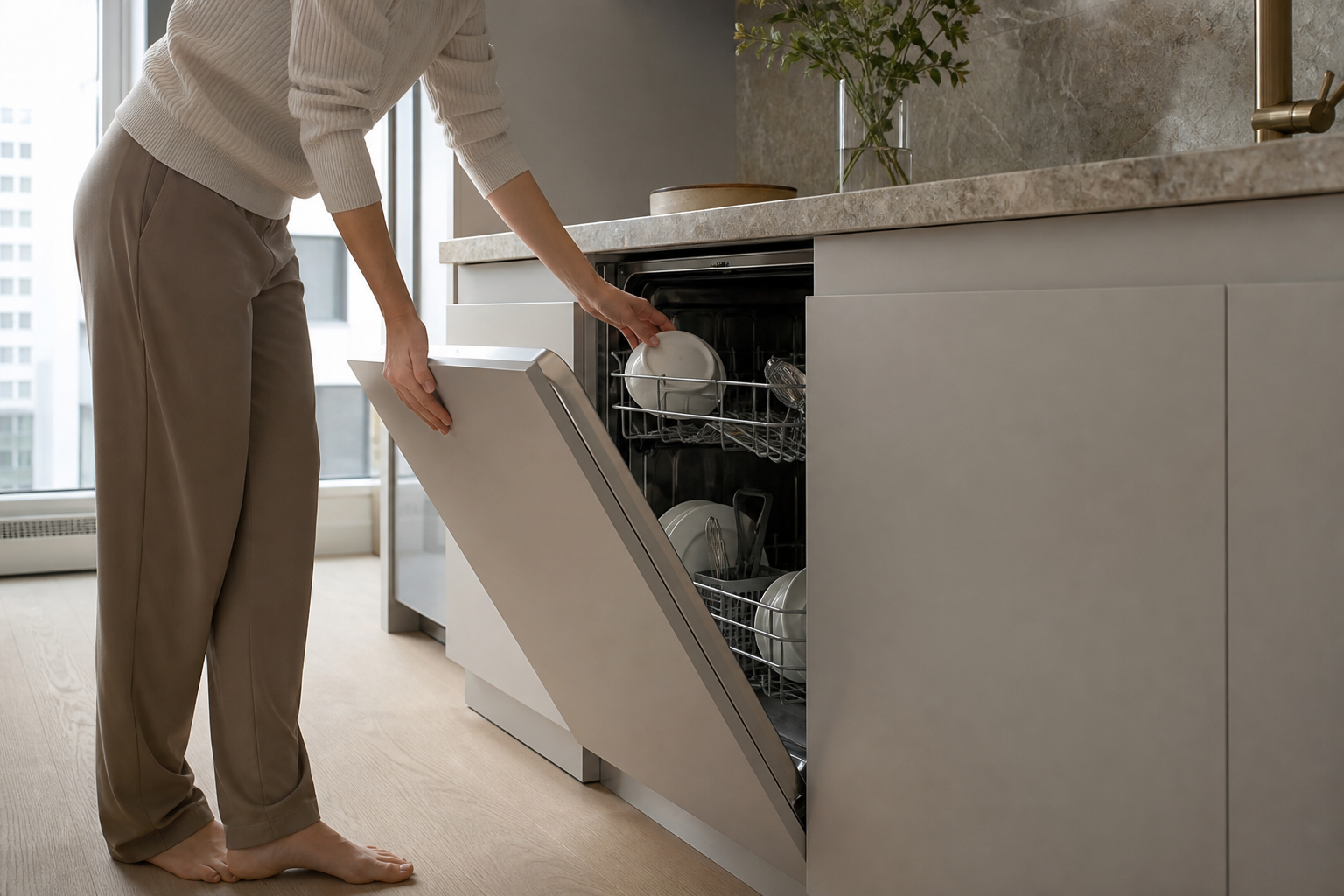

Посудомойка и мойка

Посудомойка ставят рядом с мойкой — короткий слив и подвод воды. Ширина 45 см — компромисс для короткого ряда. Высота 820 мм (стандарт) или 860 мм (для столешницы 900 мм). Фасад посудомойки часто крепят на кронштейны — проверьте совместимость с вашей моделью.

Варочная панель и вытяжка

Вырез в столешнице — строго по шаблону производителя. Индукция — отдельная мощная линия. Газ — только при наличии разрешений и правильной вентиляции. Вытяжка: ширина не меньше варочной, высота по паспорту. В кухне с островом — островная вытяжка отдельно.

Ошибки с встроенной техникой

• Ниша 600 мм «универсальная» — холодильник 70 см не влезает.
• Одна линия на духовку и варочную — автомат выбивает при одновременной работе.
• Нет вентиляции за холодильником — перегрев и поломка.
• Посудомойка заказана после монтажа — фасад не совпадает по высоте.
• Вырез столешницы «примерно» — трещины у postforming.

Бюджет техники в смете

Техника часто не входит в цену мебели — уточняйте в КП. Ниши и фасады под неё — да. Структура сметы — из чего складывается цена кухни. Столешница с вырезом — отдельная строка.

Чек-лист перед производством

1. Модель каждого прибора с артикулом в спецификации.
2. Размеры ниш и зазоров — по паспорту, не «стандарт».
3. Электрика: отдельные линии для духовки и варочной.
4. Вентиляция холодильника и духовки на чертеже.
5. Материалы корпуса — материалы и фурнитура.

Встраиваемая vs отдельностоящая техника

Отдельностоящий холодильник не требует точной ниши, но ломает линию фасадов. Встраиваемый — ровный фронт, но модель менять сложнее. Варочная и духовка отдельно гибче по замене; комбо-варочная+духовка — одна панель управления, меньше места.

Документы для электрика

Передайте подрядчику список: мощность духовки, варочной, посудомойки, розетки на фартуке. Схема из проекта кухни — приложение к договору с электриком. Без этого розетки ставят «как получится», а ниши под технику не совпадают с линиями.

Гарантия и сервис

Доступ к фильтрам посудомойки, клапанам холодильника и разъёмам за пеналом закладывают на чертеже — иначе сервис техники разбирает фасады. Люк или съёмная панель — отдельная строка в ТЗ.

Таблица техники как приложение к проекту

Для каждого прибора фиксируют артикул, габариты, размер монтажной ниши, мощность, способ подключения и страницу инструкции со схемой. Скриншота из магазина недостаточно: в карточке товара часто нет вентиляционных требований. Если модель меняется после согласования, конструктор повторно проверяет корпус, фасад и соседние элементы.

• полное название модели.
• ссылка или файл инструкции.
• размер выреза и ниши.
• расположение кабеля, воды и слива.

Где нельзя оставлять розетки

Розетка за корпусом встроенной духовки или посудомоечной машины отнимает глубину и может перегреваться. Её переносят в соседний доступный шкаф либо сервисную зону, если это допускает инструкция. Соединения воды также должны быть доступны без выдвигания всей кухни. Варочную панель подключают по проекту электрика с учётом мощности и вводных ограничений квартиры.

• не за горячей частью духовки.
• не в зоне возможной протечки.
• не под вырезом варочной.
• не за несъёмной задней стенкой.

Замена техники через несколько лет

Ремонтопригодность закладывают сразу: съёмный цоколь, доступные краны, запас длины кабеля и стандартная геометрия фасада снижают объём переделки. Но намеренно увеличивать нишу «на будущее» нельзя, если это нарушает крепление текущего прибора. Храните финальный чертёж кухни и инструкции — сервису будет проще найти крепёж и коммуникации.

• фасад посудомоечной машины снимается без повреждения.
• холодильник выходит из ниши по прямой.
• вентиляционные решётки не заклеены.
• запорные краны подписаны.

Короткий чек-лист перед заказом

Зафиксируйте размеры в миллиметрах, состав материалов, модели техники, схему открывания и перечень монтажных работ. Для Москвы и Подмосковья отдельно уточните условия доставки, подъёма, пропусков и повторного выезда после изготовления столешницы. Все изменения после замера вносите в чертёж и спецификацию до запуска производства. Для техники приложите инструкции с монтажными схемами.

Особые требования к газу и вентиляции

В квартире с газовой плитой расположение прибора, крана, гибкой подводки и вытяжки нельзя менять только по мебельному эскизу. Решение сверяют с требованиями газовой службы и паспортом оборудования. Кран должен оставаться доступным, а мебель не должна перекрывать штатную вентиляционную решётку. Декоративный короб для воздуховода проектируют съёмным в местах соединений.

Рециркуляционная вытяжка очищает воздух фильтрами, но не заменяет общеобменную вентиляцию. При подключении к каналу важны диаметр, длина трассы и число поворотов: узкий гофрированный рукав повышает шум и снижает фактическую производительность. Эти параметры согласуют до изготовления верхних шкафов и потолка.

Проверка техники в день установки

До навешивания всех фасадов сверяют артикулы и примеряют приборы к нишам. После подключения запускают короткий режим посудомоечной машины, нагрев духовки, все конфорки и вытяжку. Проверяют, не нагреваются ли соседние панели сверх обычного, не вибрируют ли фасады и свободно ли выходит тёплый воздух. Серийные номера и акты подключения сохраняют вместе с мебельной спецификацией.

Передайте список моделей вместе с заявкой на кухню; предварительную стоимость мебели можно оценить в калькуляторе.
